Montagesysteme

Montagesysteme für Photovoltaik-Anlagen sind speziell entwickelte Halterungen und Rahmen­strukturen, die dazu dienen, Solar­module sicher und effizient auf verschiedenen Ober­flächen zu installieren.

Diese Systeme spielen eine entscheidende Rolle bei der Installation von Solar­anlagen, da sie die Solar­module in der richtigen Neigung und Aus­richtung positionieren, um die maximale Sonnen­einstrahlung zu erfassen.

Die Wahl des geeigneten Montage­systems hängt von verschiedenen Faktoren ab, darunter die Art des Gebäudes, die Dach- oder Boden­beschaffen­heit, die geo­grafische Lage, die gewünschte Leistung und die Budget­beschränkungen. Die richtige Installation und Ausrichtung der Solar­module sind entscheidend, um die Energie­erzeugung zu maximieren und die Lebens­dauer der Anlage zu gewährleisten.

Dachparallele Montage

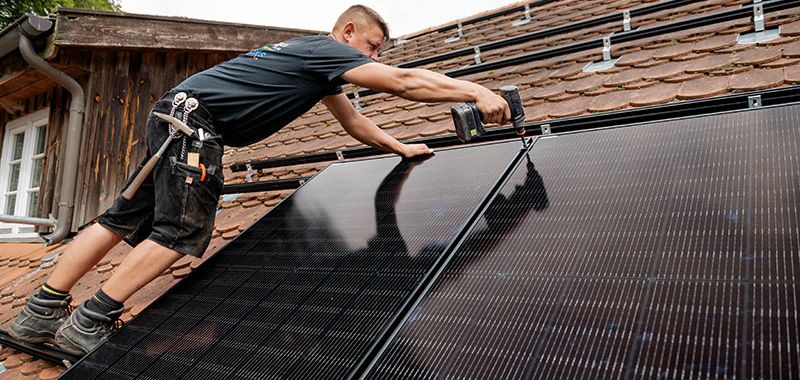

Die dachparallele Montage ist die üblichste und wirtschaftlichste Art, PV-Module auf einem Dach zu befestigen. Hier werden je nach Bedachungsart (Blech, Pfannen, Wellplatten) geeignete Montagekomponenten wie z.B. Dachhaken in die zumeist hölzerne Dachkonstruktion befestigt. Die windsogsichere Montage und ein dauerhaft regendichtes Dach sind essentiell und die Grundvoraussetzung für eine solide PV-Anlage. Dies kann unserer unserer Meinung nach nur von Dach-Facharbeitern mit entsprechendem Gesellenbrief und umfangreicher Berufserfahrung gewährleistet werden. Die PV-Module werden auf über dem Dach schwebenden Aluminiumschienen in den Farben Aluminiumblank oder Schwarz montiert, wobei eine Hinterlüftung sichergestellt ist. Zusätzlich legen wir Wert auf ästhetische Gesichtspunkte, wie die symmetrische Anordnung der Module und ausreichenden Abstand zu den Dachrändern.

Als Alternative zu herkömmlichen Klemmsystemen, aber etwas teurer, gibt es Einlegesysteme, bei denen die Module in optisch ansprechende, zumeist schwarze Schienen ein-
gelegt werden und so ein sehr harmonisches Gesamtbild ergeben.

Dachintegrierte Montage

Bei der dachintegrierten Montage von PV-Modulen erfolgt die Integration der Solarmodule direkt in die Dachfläche, wobei die bestehende Bedachung im Bereich der Module durch diese ersetzt wird. Die Wasserdichtigkeit wird entweder durch eine darunterliegende wasserführende Ebene oder durch die Module selbst gewährleistet. Es besteht die Möglichkeit, herkömmliche Module mit umliegendem Eindeckrahmen aus Blech zu verwenden oder Solarmodule, die eine Pfannenoptik aufweisen und sich nahtlos in das Erscheinungsbild des Dachs einfügen. Es ist jedoch zu beachten, dass die dachintegrierte Montage oft mit einer geringeren Hinterlüftung und höheren Kosten verbunden ist. (mehr Infos hier)

Aufgeständerte Montage

Bei der aufgeständerte Montage werden die Photovoltaik-Module erhöht montiert anstatt direkt auf einem Dach oder Boden. In der Zeit von 2003 bis 2012 wurden oft steile Aufstellwinkel verwendet, bei denen die Module eng beieinander standen und hauptsächlich nach Süden ausgerichtet waren, um die maximale Sonneneinstrahlung zu erhalten. Heutzutage werden jedoch hauptsächlich Aufstellungen in Ost-West-Richtung mit einem Neigungswinkel von etwa 10 Grad verwendet. Bei diesen Aufstellungen werden die Dachflächen effizienter genutzt, es ist weniger Ballastierung erforderlich, um sie windfest zu machen, und die Höhe, in der die Module angebracht sind (ca. 30 cm), ist geringer. Geeignete Dachflächen sind Bitumen- und Foliendächer, sowie auch Trapezblechbedachungen von z.B. Carports. (siehe auch unter Gewerbe & Industrie)

Ausführung als Glasüberdachung

Eine interessante Ausführung ist der Einsatz von teiltransparenten Solarmodulen als gleichzeitige Glasüberdachung von Terrassen oder als Carports. Diese Solarmodule bestehen aus zwei Glasscheiben mit dazwischen liegenden Solarzellen, die etwa 3-4 cm voneinander entfernt sind. Wenn das Ziel darin besteht, eine dauerhafte Reduzierung der Sonneneinstrahlung (etwa 70%) zu erreichen und ohnehin die Errichtung einer Glasüberdachung geplant ist, erweisen sich Kombinationen von PV-Zellen und Glasdächern auch in wirtschaftlicher Hinsicht als äußerst interessant. Die Unterkonstruktion kann elegant in Form einer Holzkonstruktion ausgeführt werden, die von unserer Schwesterfirma SHL Holzbau, praktisch aus einer Hand, geliefert wird. Diese Photovoltaik-Variante garantiert eine exklusive Optik. (Beispielfotos hier)
